Технологии монтажа кровли из деревянной черепицы

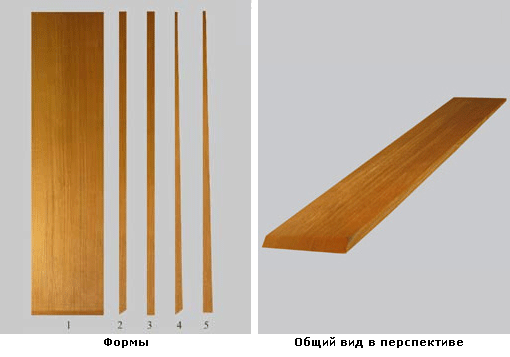

Формы гонта (колотого) классические

Для крыш должен применяться только колотая дранка Высшего сорта. См. стандарты качества

Общий вид сверху
Прямоугольный с фаской
Прямоугольный без фаски ТИП (гонт длиной 600 мм, 700 мм и 800 мм)
Скошенный с фаской ТИП (гонт длиной 200 мм, 300 мм, 400 мм и 500 мм)
Скошенный без фаски

РАЗМЕРЫ ГОНТА
Классическая форма

Длина	Ширина	Толщина (в основании)
L	B	H
800 mm	80 - 250 mm	10 - 15 mm
600 mm	80 - 250 mm	10 - 15 mm
500 mm	60 - 200 mm	9 - 10 mm
400 mm	60 - 200 mm	9 - 10 (12) mm
200 mm	60 - 100 mm	6 - 7 mm

При разработке новых профессиональных правил монтажа для кровельных покрытий из гонта учитываются опыт эксплуатации этих крыш, а также результаты компетентных профессионалов прошлого из Германии, Австрии и Канады.

Первый вопрос - о сроке службы гонтовой кровли из дранки зависит от двух факторов: от применяемого вида древесины (в нашем случае лиственница) и от угла наклона, крутизны крыши. Старинное правило принятия решения по выбору гласит, что наклон крыши влияет на срок службы крыши в годах. Здесь все очень просто - чем круче, тем лучше, то есть срок безотказной эксплуатации крыши будет больше. Даже можно сказать, сколько угол наклона крыши, столько лет она гарантированно не будет протекать. Например, угол 45 градусов простоит как минимум 45 лет. Это правило подходит и в целом для конструкции крыш.

Правило второе. Правильный монтаж залог успеха. Гонт, дранка должна прибиваться по пошаговой обрешетке с воздушным зазором. Недостаточный вентиляционный зазор или прямое укладывание гонтовой кровельной дранки на битум либо на воздухонепроницаемые пленки само по себе является причиной повреждения даже очень устойчивых к гниению и погодным условиям видов деревянной гонтовой кровли.

Угол наклона крыши

При установлении наклона крыши необходимо учитывать длину наклонного участка, а также примыкающие друг к другу поверхности крыши. Системы желобов и коньки (гребни) кровли также включаются при расчете наклонов.

Устройство двухслойного кровельного покрытия возможно лишь на углах в 71-90^о. Угол 90 градусов – это фронтоны или фасады.

Устройство трехслойного кровельного покрытия из гонта возможно на уклоне в 17-70^о.

При уклоне крыши с 23 до 70^о дополнительная подложка для гидроизоляции крыши в таких диапазонах крутизны не требуется.

При крутизне крыши менее 22 градусов необходимо устанавливать водостойкую подложку под гонт. Кроме этого, аналогично следует поступать в случае плоских крыш. Здесь рекомендуется применять более длинную гонтовую кровельную дрань (к примеру, длина 600 мм вместо 450 мм дает лучшее качество).

Предельный угол наклона для крыш, покрытых дранкой из лиственницы, лежит в диапазоне между 14 и 18 градусами крутизны. В этих диапазонах крутизны надо особенное внимание обращать на конструктивную защиту конструкции крыши и собственно защиту дерева (к примеру, посредством пропитки КД-соединениями), потому что влага длительное время впитывается и воздействует на опорную поверхность пластин кровельной гонтовой драни и может значительно быстрее подвергаться воздействию гнилостных грибков.

Теплоизоляция

Обращаем внимание! При использовании настропильной или межстропильной теплоизоляции необходимо профессионально выполнить надлежащую вентиляционную систему всей кровельной конструкции.

Расчет потребности гонта

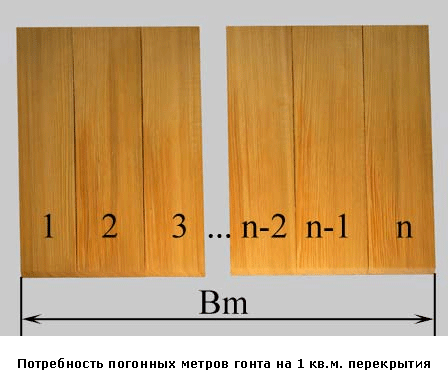

Из-за различной ширины деревянной дранки используется понятие "Погонный метр", что соответствует одному метру плотно уложенного гонта с влажностью до 20%.

Пример расчёта необходимого количества гонта для покрытия крыши (без учета отходов):
Погонные метры = площадь кровли разделить на расстояние между рядами гонта.

Например, для гонта длиной 0,4 м:
100 м2 (площадь крыши) : 0,125 (расстояние между рядами) = 800 пог.м (необходимое кол-во гонта).

В пересчете на упаковки:
800 пог.м : 8 пог.м (кол-во гонта в 1 упаковке)= 100 упаковок.

Расчет необходимого дополнительного количества гонта для устройства конька, хребтов и остальных элементов кровли производится индивидуально для каждого проекта.

На подгонку закладывается 3-5% от общего объёма дранки.

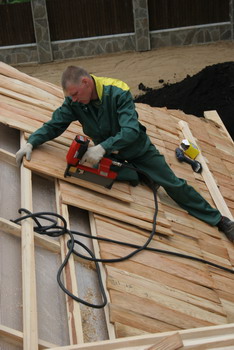

Крепеж дранки

Для гонта из лиственницы допустимо использовать оцинкованные гвозди, гвозди из высококачественной стали с желобчатым и винтовым стволом, а также оцинкованные саморезы для дерева.

Незащищенные/необработанные гвозди дают изменение окраски на чёрный цвет и подвергают гниению поверхность гонта.

Шляпка гвоздя должна вбиваться плоско к поверхности гонта и проникать стволом минимум на 18-20 мм в несущий брусок.

Каждый гонт крепится только двумя гвоздями, которые вбиваются на расстоянии 2 см от боковой кромки гонта. От нижней фаски отступается примерно 2/3 общей длины гонта, в таком случае головки гвоздей перекрываются в последующем двумя слоями гонта и защищаются от атмосферного воздействия. В то же время нижняя часть гонта остаётся свободной для расширения и высыхания.

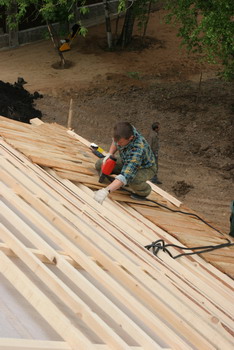

Укладка дранки

Четвертый и все последующие гонтовые ряды крепятся в соответствии с установленными расстояниями между рядами. Смещение стыков гонта между соседними рядами должно составлять не менее 3 см, а через ряд – не менее 2 см. (Смотри схему).

Таблица кровельных характеристик для гонтовой кровельной драни

Максимально возможный интервал в ряду согласно стандарту ДИН 68119	Длина гонтовой кровельной дранки для меньших крыш		Преимущественные длины гонтовой кровельной дранки для 3-слойных кровельных покрытий		Преимущественные размеры удлиненной гонтовой кровельной дранки
	200*	300	400*	500	700	>800
2-слойная кровля 71-90^о	90 мм	135 мм	180 мм	225 мм	330 мм	375 мм
Погонных метров на кв.м кровли	11,1	7,40	5,56	4,44	3,03	2,67
3-слойная кровля 14-79^о	60 мм	90 мм	125 мм	150 мм	220 мм	250 мм
Погонных метров на кв.м кровли	16,67	11,17	8,00	6,66	4,55	4,00

* Традиционная лиственничная гонтовая кровля

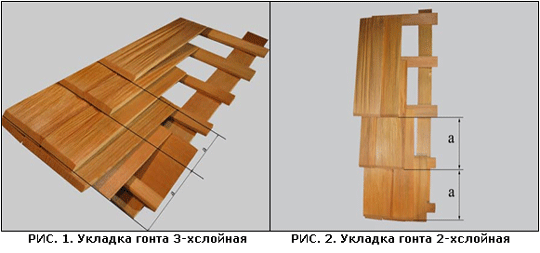

СХЕМЫ УКЛАДКИ ГОНТА

Таб. 1. Потребность гонта при трехслойной укладке

Величина объектов	Длина гонта, см	Угол ската крыши 22°-70° (трехслойное перекрытие)
Величина объектов	Длина гонта, см	Наружная (видимая) часть гонта, см*	*Потребность погонных метров на 1 кв.м.**
Очень большие поверхности	80	25	4
	60	18	5,56
	50	16	6,25
Большие и средние поверхности	40	12,5	8
Малые поверхности	20	6	16,66
* Наружная (видимая) часть гонта, (величина a)

Таб. 2. Потребность гонта при двухслойной укладке
